近年では、金型加工精度が良くなり、その加工費も以前に比べると安価になってきています。
故に、今までは比較的、隙間の多かった金型が、より密閉度を増しているとも言えます。
弊社のガスベントは、その密閉された、型内部の上昇圧力を利用し、ベント通過時の速度をより、
加速させる事で、減圧効果を高める作用を持っています。

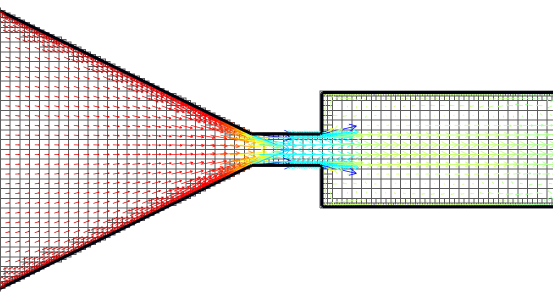

下の図は、流体の圧力変化を色で表したものです。
赤色は圧力が高く、青い色程、圧力が対比的に低い事を表します。
流体が流れ始まった直後は、左側の三角形部分の圧力が高く、縮径部を通り過ぎた所で、
速度が増し、減圧しているのが解ります。

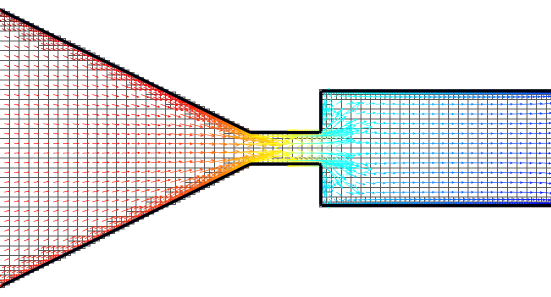

次の図は、流れが整流され、減圧部が縮径部の始まりの方に変化しています。
さらに、色は赤味を増し、圧力が上がり、変化が極端に起きている事が解ります。
 |
